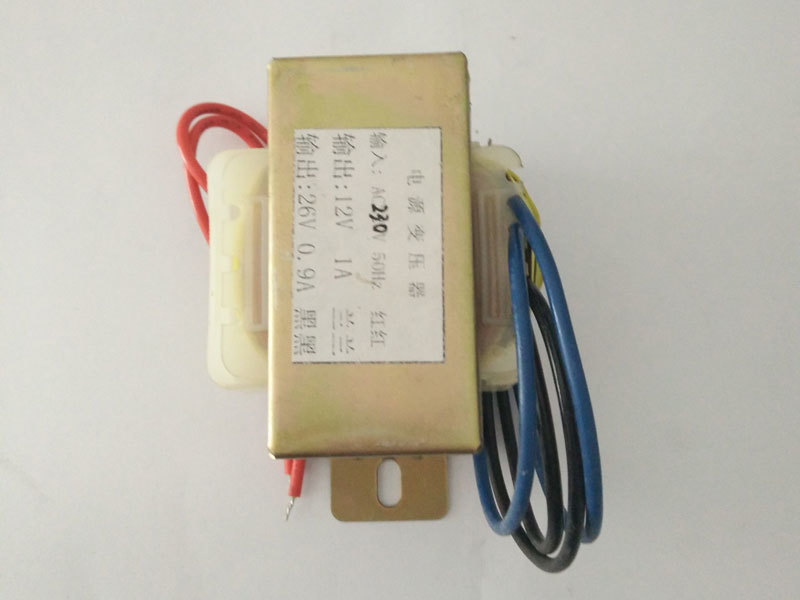

電源變壓器,12V26v電源變壓器

  此變壓器廣泛應用于各類燈飾電源、音響器材、DVD機、多媒體音響、電視機、小型充電機、美容美發設備、儀器儀表設備、舞臺燈光設備、照明控制線路、空調設備控制線路、醫療設備、監控設備、自動化設備控制線路、機械控制線路、節能設備控制線路等各種設備的小電源。

對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示。如電源變壓器的主要技術參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能。對于一般低頻變壓器的主要技術參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等。

技術指標

1輸入額定電壓：?jiǎn)蜗?/span>220V ~230V或110V~120V 50Hz -60Hz,多相也可以,由客戶來定

2輸出電壓：根據客戶的參數來定

3溫升：<85℃

4波形畸變：<0.1%
5絕緣強度：2000V，1分鐘無擊穿
6絕緣電阻：繞阻對地絕緣電阻單相≥2.2MΩ

 電壓比：
 變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級。在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢。當N2>N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2
 式中n稱為電壓比(圈數比)。當n<1時，則N1>N2，U1>U2，該變壓器為降壓變壓器。反之則為升壓變壓器。
 變壓器的效率：
 在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即式中η為變壓器的效率；P1為輸入功率，P2為輸出功率。
 當變壓器的輸出功率P2等于輸入功率P1時，效率η等于100%，變壓器將不產生任何損耗。但實際上這種變壓器是沒有的。變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損。銅損是指變壓器線圈電阻所引起的損耗。當電流通過線圈電阻發熱時，一部分電能就轉變?yōu)闊崮芏鴵p耗。由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損。
 變壓器的鐵損包括兩個方面。一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗。另一是渦流損耗，當變壓器工作時。鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流。渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗。
 變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率比就越小，效率也就越高。反之，功率越小，效率也就越低
